Häufige Probleme und Fehlerbehebung bei Faserlaser-Markiersystemen

2025-07-20 23:19:54
Häufige Probleme und Fehlerbehebung bei Faserlaser-Markiersystemen

Qualitätsprobleme bei der Gravur mit Faserlaser-Markiersystemen

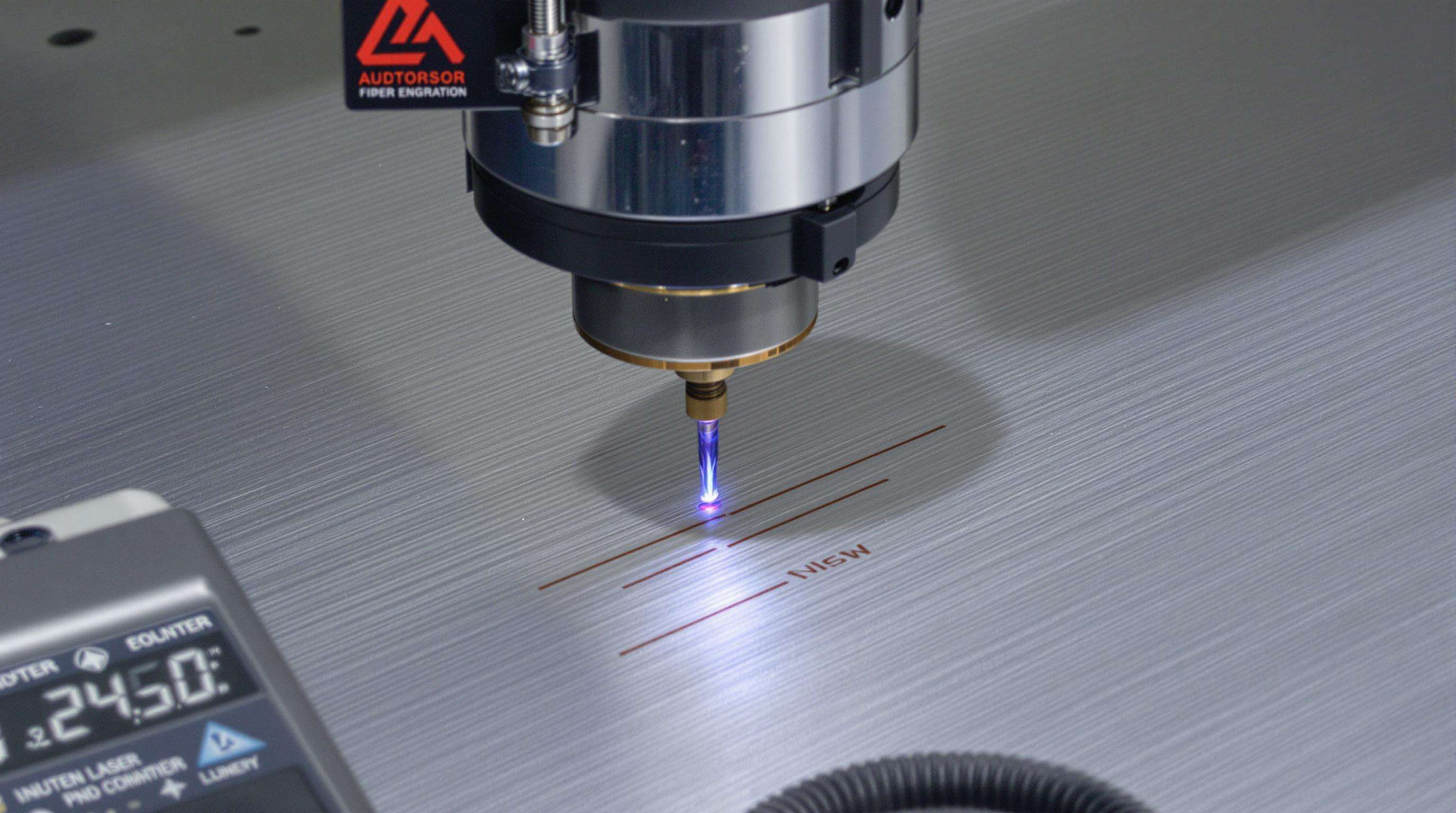

Close-up of a fiber laser engraver marking an aluminum surface, with dirty lens and multimeter nearby.

Verringerte Laserintensität und Lösungen für unklare Markierungen

Eine geringe Strahlqualität wird oft durch alternde Lasermodule (erwartete Lebensdauer: 8.000–15.000 Stunden Betriebszeit) und Spannungsschwankungen verursacht, die mehr als ±5 % von den Spezifikationen abweichen. Bevor Optiken überprüft werden, sollten Bediener zunächst die Stabilität der Stromversorgung mithilfe einer Multimeterdiagnose bestätigen. Verschmutzte Linsen reduzieren die Lichtdurchlässigkeit um 40 %. Eine Fehlausrichtung des Galvanometerscanners um mehr als 0,05 mm beeinträchtigt hauptsächlich den Markierungseffekt. Für eloxiertes Aluminium empfiehlt sich eine Leistung von 70–80 % bei 800–1.200 mm/s, um eine klare, dunkle Markierung zu erzielen, die das Aluminium nicht beschädigt.

Ungleiche Gravurtiefenmuster beheben

Änderungen der Tiefe deuten in der Regel auf eine Materialunebenheit einer Oberfläche von mehr als 0,2 mm hin oder auf einen Fehlausgleich der Z-Achse. Selbst bei nicht-flachen Objekten wie Gussmetallen kann eine vorab durchgeführte Oberflächen-Topographie-Scannung erfolgen, wobei der Fokus automatisch über eine motorische Höhenkompensation angepasst wird. Bei einheitlichen Substraten erfolgt eine Kalibrierung in drei Achsen mit ISO-rückführbaren Dickenmessgeräten. Abweichungen bei der Gravurtiefe in Polymergravuren lassen sich stark reduzieren, wenn die Pulsfrequenz auf 50 kHz eingestellt und die Geschwindigkeit um 30 % reduziert wird.

Ausbleichen oder teilweises Kennzeichnungsproblem beheben

Teilweises Kennzeichnen weist typischerweise auf Strahlungsbehinderungen oder Linsenschäden hin, die einen Energieverlust von ¥20 % verursachen. Wöchentliche Infrarot-Inspektionen des Strahlengangs helfen dabei, fehljustierte Spiegel oder gesprungene Fokussierlinsen zu erkennen (bei Kratzern mit einer Tiefe von mehr als 0,1 µm ist ein Austausch erforderlich). Beim Kennzeichnen von wärmeempfindlichen Materialien wie Polypropylen sollte die Leistung um 25 % reduziert und die Frequenz um 20 % erhöht werden, um eine Materialdegradation zu vermeiden.

Laseremissionsausfälle bei Faserlaser-Markiermaschinen

Fehlerbehebung bei vollständigem Fehlen der Emission

Bei vollständigem Emissionsausfall folgende Schritte ausführen:

  1. Netzversorgung mit einem Multimeter prüfen (Sollwert: 24V ±5%)
  2. Faseroptik-Verbindungen auf Biegeradien unter 15cm oder physische Schäden untersuchen
  3. Pumpdioden-Ausgang mit einem Infrarotsensor testen

40% aller Nichtemissionsfälle lassen sich durch Neuausrichtung der Faser beheben. Bei anhaltenden Problemen sollten die Resonatorspiegel auf thermische Verformung mit einer Toleranz von mehr als 0,1μm überprüft werden.

Behebung von intermittierenden Strahlausgabeproblemen

Schwankender Laseroutput kann folgende Ursachen haben:

  • Thermische Instabilität : Kühlleistung überwachen (optimal: 21°C ±2°)
  • Modulationssignaldrift : PWM-Regler über Hersteller-Software neu kalibrieren
  • Q-Switch-Verschleiß : Stellen Sie sicher, dass die Schaltreaktionszeiten unter 50ns bleiben

68 % der sporadischen Störungen gehen auf Mängel im Kühlsystem während Hochdauerbetrieb zurück.

Stromversorgung und Modulationssignal-Diagnose

Diagnosemethode Anwendungsszenario
Oszilloskop-Analyse Erkennt Brummspannung von 5 % im Gleichstromausgang
Wärmebildgebung Erkennt defekte Kondensatoren (+15°C-Basiswert)
Signaldämpfungstest Überprüft die Modulationsintegrität (10kHz–100MHz)

Bei Systemen mit einem Spitzenstromverbrauch von 20 kW Ferritkerne an Steuerkabeln installieren, um elektromagnetische Störungen zu reduzieren.

Wartung des optischen Systems für Faserlaser-Maschinen

Reinigung der Laserlinse und Vermeidung von Kontamination

Befolgen Sie dieses tägliche Reinigungsprotokoll:

  1. System ausschalten und abkühlen lassen
  2. Entfernen Sie Schmutzpartikel mit Druckluft (max. 30–50 psi)
  3. Reinigen Sie mit optischem Isopropylalkohol und fusselfreien Tupfern

Wöchentliche Inspektionen sollten Schäden an der entspiegelnden Beschichtung prüfen. Geschlossene Spülsysteme mit HEPA-Filtern reduzieren das Eindringen von Partikeln um 85 %. Niemals abrasive Materialien oder kreisförmige Bewegungen mit mehr als 5 cm/s verwenden.

Justierverfahren für Galvanometer-Scanner

Monatliche Justierkontrollen:

  1. Positionieren Sie eine Strahlprofilkamera in der Werkstückebene
  2. Lösen Sie einen 10-Watt-Testimpuls bei 1064 nm aus
  3. Vergleichen Sie die tatsächlichen mit den programmierten Koordinaten
  4. Feinjustage der Spiegelwinkel (0,001°-Auflösung)

Die Validierung nach der Justage erfordert das Markieren eines Gittermusters – die Toleranzen sollten unterhalb von 0,03 mm Abweichung über 300 mm liegen.

Parametereinstellung beim Faserlasermarkieren

Gloved hand adjusting laser machine parameters on a touchscreen panel, with different samples and machine visible.

Techniken zum Ausgleich von Geschwindigkeit, Leistung und Frequenz

Optimale Einstellungen sind materialabhängig:

  • Metalle: Niedrigere Geschwindigkeits-Leistungs-Verhältnisse (<0,8 mm/J) gewährleisten eine Tiefe von ¥0,15 mm
  • Polymere: Höhere Frequenzen (150–200 kHz) bei reduzierter Leistung (30–50 %) verhindern Wärmestau

Moderne Systeme nutzen genetische Algorithmen, um Parameter automatisch anzupassen, wodurch Ausschussraten in industriellen Anwendungen um 22 % sinken.

Materialspezifische Konfigurationsstrategien

Materialgruppe Leistungsbereich Frequenzpräferenz
Eisenmetalle 70–95 % 80–120 kHz
Kunststoffe 20-45% 150-200 kHz
Anodierter Aluminiumrahmen 50-70% 40-60 kHz

Aluminiumlegierungen benötigen 12–15 % weniger Spitzenleistung als Edelstahl, um Oberflächenablation zu vermeiden.

Mechanische Kalibrierung für Faserlasersysteme

Fokussiermechanismus-Einstellungen der Z-Achse

Eine vierteljährliche Neukalibrierung mit Laserinterferometern gleicht die thermische Ausdehnung aus. Bei eloxiertem Aluminium bestätigen Testschneidevorgänge in unterschiedlichen Höhen die Tiefe-Gleichmäßigkeit. Moderne Systeme verwenden Echtzeit-Feedback-Schleifen, um die Servoparameter automatisch anzupassen.

Überprüfung des Werkstück-Positioniersystems

Für Mehrachsen-Bearbeitung:

  • Führen Sie gitterbasierte Testmuster zur Ausrichtungsüberprüfung aus
  • Lineare Führungen mit Messuhren überprüfen (Abweichung von ¥0,02 mm akzeptabel)
  • Rotationskonzentrität über 90°-Zylindermarkierungen validieren

Nach der Kalibrierung die Wiederholgenauigkeit innerhalb einer Toleranz von ±5 μm an Edelstahlscheiben bestätigen

FAQ-Bereich

Welche Ursachen führen häufig zu einer verringerten Laserintensität?

Häufige Ursachen für verringerte Laserintensität sind alternde Lasermodule, Spannungsschwankungen, verschmutzte Linsen und falsch ausgerichtete Galvanometerscanner

Wie können unvollständige Markierungen behoben werden?

Unvollständige Markierungen deuten oft auf Strahlungsbehinderungen oder Linsenschäden hin. Auf falsch ausgerichtete Spiegel oder gesprungene Linsen prüfen und erforderliche Anpassungen oder Ersetzungen vornehmen

Was sollte überprüft werden, wenn der Laser nicht emittiert?

Falls der Laser nicht emittiert, Stromversorgung prüfen, Faserverbindungen inspizieren und Pumpdioden-Ausgänge testen

Wie oft sollte die Wartung der Laserlinse durchgeführt werden?

Tägliche Reinigung und wöchentliche Inspektionen sollten durchgeführt werden, um die Qualität der Laserlinse zu erhalten und Kontamination zu verhindern.

Welche Parameter sind für materialabhängige Lasermarkierungen entscheidend?

Parameter wie Geschwindigkeit, Leistung und Frequenz sollten basierend auf der Materialart angepasst werden, um die Qualität der Lasermarkierung zu optimieren.
